新式电源贬责芯片BP85221诳骗电路图

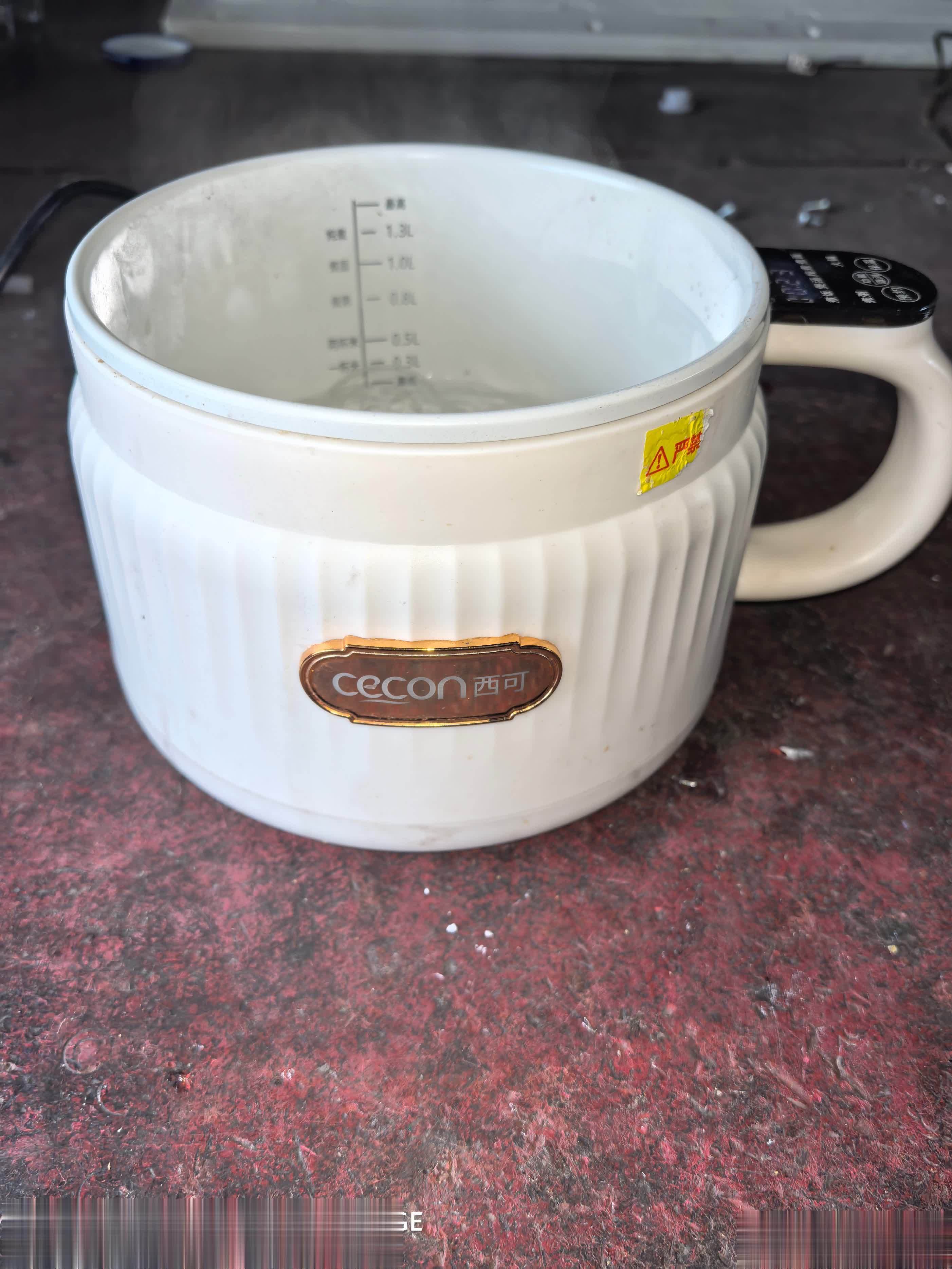

近日修理好一个西可多功能电饭煲，型号：MC12B；额定功率： 600 W；容量：1.6L，客户送修时，故障自得欠亨电。

经拆机搜检，初步浮滑以下元件损坏：

位号EC1，规格：4.7μF450V电容炸开；位号R1，规格：68Ω功率电阻断路；位号IC1，型号：BP85221新式电源贬责器芯片损坏。

BP85221电源贬责芯片什物图：

因为是头一次碰到BP85221电源贬责芯片损坏，手里莫得备件，经与客户商讨需外购，得等几天智力修好，客户甘愿。

电路板元件面：

图中可见到电解电容炸开，傍边的功率电阻也烧断路了。

电路板印刷电路面：

集成电路BP85221装配在电路板电路板底面上。

三个损坏的元件，电阻、电容、集成电路：

在恭候购买集成电路未到货的工夫，又仔细搜检一下其它电路元件，

功率管双向可控硅位号TR1，型号：BTB16-800莫得损坏；位号F1，6.3A熔断管未断路；所有这个词这个词电路板的电阻、电容齐平时，

发烧盘上头也有元件：

192℃/250V锅底温度熔断器平时；锅底温控开关KD301，250V 10A 125℃平时；发烧盘平时；就等着集成电路到货再后续修理了。

我画了一张西可多功能电饭煲，型号：MC12B使用BP85221集成电路的图纸：

本日集成电路到货，更换同规格电容4.7μF450V；电阻使用47Ω串联22Ω，代替68Ω；三个元件装配好，装配外壳：

开动通电试机，修好的电饭煲通电试机、水开图：

修好的电饭煲责任电流与功率：

试机一切平时，修理完成。
