内置3节长虹三杰21700电芯，酷态科10号超等电能棒Plus拆解

酷态科近期推出了酷态科10号超等电能棒的升级版——酷态科10号超等电能棒Plus，这款家具相较老款。将容量从10000mAh升级到15000mAh，同期还加多了一个USB-C接口，共配备2C1A接口，最大输出功率达120W，其中USB-C1复古120W双向快充，USB-A和USB-C2口则复古33W快充。

挪动电源还设有清楚屏，可及时清楚电量、功率、电压、电流等多种信息。充电头网通过拆解发现，其内置长虹三杰21700电板组，由3颗能源电芯串联而成。PCBA模块有两路升降压电路，一齐戒指USB-C1接口，另一鸠集成USB-C2和USB-A口。挪动电源里面用料塌实，PCBA模块分区合理。

底下充电头网就带来酷态科10号超等电能棒Plus的详备拆解，沿途望望里面的有计划和用料。

按照成例，先看家具包装和外不雅。

酷态科10号超等电能棒Plus包装盒外不雅，延续了酷态科10号超等电能棒的包装有计划讲话，玄色包装盒正面印有家具称呼、外不雅以及Powered by CUKTECH。不同的是容量从10000mAh升级到15000mAh，而最大输出功率由150W酿成120W。

后面印有家具信息参数和商乡信息。

包装盒上参数特写，底下到家具什物风景再详备先容。

包装内除酷态科10号超等电能棒Plus外，还非凡据线以及使用通晓书。

充电线为C to C类型，为纯玄色注塑一体化材质，用橡胶带扎紧，线身还挂印有酷态科logo的标签。

端子特写，印有酷态科logo和“6A”字样，标明这是一条可过6A大电流的线材。

测得线材长度为52cm。

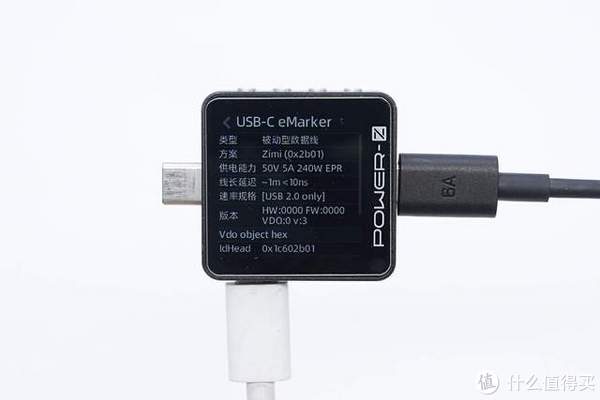

使用POWER-Z KM003C测试仪读取线材输出功率为240W，速度规格为USB 2.0。

酷态科10号超等电能棒Plus为银灰色柱状造型有计划，聘请PC+ABS防火材质外壳，细磨砂质感，持感忻悦，边际过渡好听，举座外不雅精致内敛。

家具正面两侧一风景外壳喷涂银灰色金属漆，同期正面顶部也设有TFT数显彩屏和戒指按钮，下方印“10 plus”字样。

数显屏可及时清楚电量、功率、电压、电流等多种信息，家具及时情景一目了然。

按动按钮可切换不同接口的详备职责情景，清楚具体职责档位，此外还有高下温保护提醒功能。

机身后面一览，为玄色塑料外壳有计划。

后面左上角还有52.92Wh/54Wh电板能量参数以及可上飞机象征有计划。

后面外壳双重激光精雕Y字母纹理，与手机叠放或摒弃桌面更踏实，不易滑落。

机身一侧印有家具详备参数信息。

参数信息特写：

家具称呼：CUKTECH酷态科10号超等电能棒Plus（挪动电源）

家具型号：PB150P

输入参数：

Type-C1：5V3A、9V3A、12V3A、15V3A、20V5A

输出参数：120W MAX

额定容量：8300mAh（5V2A）

多口：5V4A、9V9A

OUT1（Type-C1）：5V3A、9V3A、12V3A、15V3A、20V3.5A、5-20V/6A 120W MAX

OUT1（Type-C2）：5V3A、9V3A、5-11V/3A 33W MAX

OUT3（USB-A1）：5V3A、9V3A、5-11V3A 33W MAX

电板种类：锂离子电板

电板能量（额定/典型）：52.92Wh/54Wh 10.8V

制造商：南京酷态科电子科技有限公司

机身顶部配备2C1A三个USB接口，接口旁有笔电象征以及输入输出领导。

家具底部中心相同有计划非凡字“10 plus”。

实测酷态科10号超等电能棒Plus机身长度为155.23mm。

宽度为51.32mm。

厚度为34.74mm。

分量为348.1g。

家具拿在手上的大小直不雅感受。

使用ChargerLAB POWER-Z KM003C测得Type-C1口复古PD3.0、DCP、QC5以及PPS契约。

PDO报文清楚Type-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.5A五组固定电压档位，以及5-11V/5A、5-20V/5A两组PPS档位。

使用ChargerLAB POWER-Z KM003C测得Type-C2口复古PD3.0、DCP、QC4以及PPS契约。

PDO报文清楚Type-C2口还具备5V3A、9V3A两组固定电压档位，以及5-11V/3A一组PPS档位。

测得USB-A口复古UFCS、FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充电契约。

另外测得USB-A口UFCS快充契约具备5-11V3A电压档位。

接下来，了解酷态科10号超等电能棒Plus里面结构和用料。

最初沿外壳接缝撬开后盖，不错看出后盖通过卡扣和胶水固定。

后盖里面结构一览，与电芯搏斗面贴泡棉缓冲保护。

再来看壳体里面结构，名义一层为电板组模块，用玄色支架固定。

壳体里面卡扣特写，名义打胶加固。

从壳体里面取出电板组和PCBA模块。

壳体里面特写。

按键里面结构特写。

电板组和PCBA模块举座结构一览，顶部玄色塑料支架包裹着电板组，

另一面PCBA模块固定在支架上。

先来看PCBA模块的相接结构。

隐蔽于PCBA模块上的白色泡棉特写。

相接智能彩屏的排线母座特写。

PCBA模块用螺丝固定于玄色支架上。

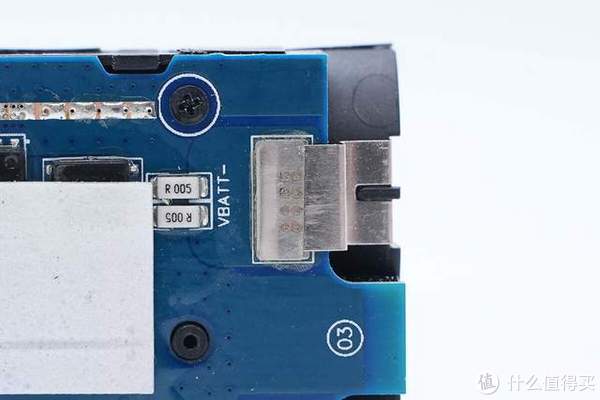

电板组镍片与PCBA模块点焊相连。

再来看电板组结构，电芯与盖板搏斗面打胶加固。

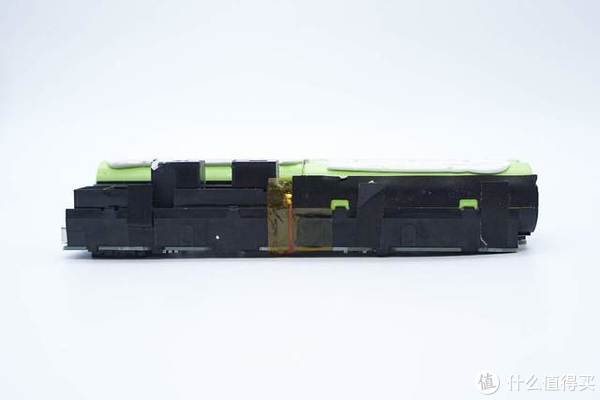

侧面结构一览。可见输出导线与镍片的焊点，电板组相近贴纸绝缘，并用玄色胶带粘紧。

输出导线与电板组镍片的焊点特写，用高温胶带粘紧。

另一侧结构疏通。

相同可见输出导线与电板组镍片的焊点。

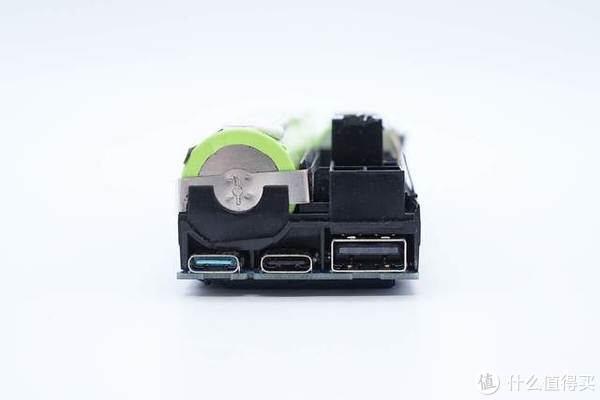

模块顶部可见三个USB接口和电芯焊点情况。

底面相同可见另外两颗电芯焊点情况。凭证相接结构可知电板组由三节电芯串联而成。

电芯极耳用镍片点焊相连。

持续拆解，拧下固定螺丝，区别出PCBA模块。

拆下PCBA模块后，支架底部全貌展现。

玄色支架里面设有大面积散热片，并粘贴导热垫散热。

白色导热垫特写。

固定散热片的螺丝特写。

区别出电板组中的三节电板。

电芯喷码特写，电芯型号为INR21700-5000，来自SunPower 长虹三杰。标称电压3.6V，标称容量5000mAh，电板已通过CCC和CE认证。

凭证规格书骨子，INR21700-5000，标称电压3.6V，标称容量5000mA，充电斥逐电压4.2V，放电断绝电压2.5V，表率充电电流2.5A，最大充电电流7A，最大放电电流35A，瞬时放电电流90A。

内阻≤15mΩ，分量72g，职责温度-20~75℃，轮回寿命达 500次。

NTC热敏电阻特写，用于电板组的温度监测，进行过温保护。

PCBA模块正面一览，PCBA加锡露铜。左侧为电板保护电路，可见两颗电板保护管，然后是主控MCU及对应的戒指电路，主控MCU傍边是USB-C1的升降压戒指芯片，上边有四颗同步升降压开关管，开关管傍边是另一颗契约芯片。最右侧是TFT数显屏及运转屏幕清楚的MCU。

再来看另一面，最左侧为电板保护芯片及平衡电路。中间是升降压电感和对应的滤波电容。然后是另一条戒指USB-C2接口的升降压电路，可见对应升降压戒指器和合金电感。最右侧是2C1A的USB接口及对应的VBUS保护管。

电板保护芯片来自创芯微，型号CM1332-DAT，CM1332 系列是一款专用于 3 串锂/铁/钠电板的保护芯片，内置有高精度电压检测电路和电流检测电路。聘请TSSOP16封装。

通过检测各节电板的电压、充放电电流及温度等信息，扫尾电板过充电、过放电、平衡、断线、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

创芯微 CM1332 系列芯片细则。

两颗电板保护管来自AOS万国，型号AON6512，NMOS，耐压30V，导阻为1.4mΩ，聘请DFN5*6封装。

万国 AON6512 而已细则。

用于USB-C1接口的同步升降压戒指器来自南芯科技，型号SC8815A，是一颗高效双向同步升降压戒指器，复古1-6节电板充电，复古36V职责电压。芯片复古竣工的锂电板充电管束，其中电板充电电流和电压，反向放电输出电压，输入输出电流斥逐参数均可由I2C总线戒指。

SC8815A内置10位ADC，具备充电情景率领，复古自动适配器插入和负载插入检测，具备欠压保护、过压保护和过流保护，况且复古短路保护和过热关断保护。芯片聘请QFN32封装，适用于PD快充挪动电源，USB-C集线器，工业电源诓骗。

南芯科技 SC8815A 而已信息。

四颗同步升降压开关管调和SC8815A进行USB-C1的升降压转变。

用于USB-C接口的同步升降压MOS管来自AOS万国，型号AON6354，NMOS，耐压30V，导阻2.75mΩ，聘请DFN5*6封装。

万国 AON6354 而已细则。

磁环电感聘请三线并绕。

滤波电容来自CapXon丰宾，贴片焊合，规格为25V100μF。

挪动电源主控MCU来自芯海科技，型号CPW3220，CPW3220系列是适用于电板双向诓骗的USB Type-C和USB PD戒指器。集成了两路寂然的Type-C CC 和USB PD功能，Load Switch Driver，USB BC1.2。同期还集成了多种手机的快充契约，以增强末端开导的充电兼容性。可诓骗于挪动电源、电动器具等规模。可直快一颗芯片扫尾双Type-C口管束决策。

另一颗契约芯片来自南芯科技，型号SC2153A，是一颗复古PD和DP/DM快充契约的戒指器，里面集成反映环路，复古最新的Type-C和PD3.0表率，同期还复古使用DP/DM接口的独有快充契约，适用于各种适配器诓骗。

SC2153A里面集成了32位高性能MCU内核，集成24kB单次编程存储器和2kB RAM。该戒指器针对各种快充契约集成了USB PD物理层、Type-C检测、DP/DM快充契约物理层，VCONN供电。芯片复古丰富全面的保护功能，聘请QFN4*4-16封装。

南芯科技 SC2153A 而已信息。

5.1K放电电阻特写。

另一颗同规格放电电阻特写。

联排滤波电容特写。

另一联滤波电容特写。

10mΩ取样电阻特写。

同步升降压戒指器特写，来自SOUTHCHIP南芯科技，型号SC8726A，SC8726A是一颗超高效果，集成了4颗功率管的同步Buck-Boost转变器，最大规章简化客户系统有计划，减少PCB Space及BOM，高效果概况灵验减少热损耗。SC8726A的输出电压概况高于，即是或低于输入电压。

SC8726A领有超宽的输入及输出电压领域，输入输出电压领域概况达到2.7V至22V。SC8726A集成了I2C功能，便捷客户使用戒指芯片，用户可通过I2C成立输出电压，输出电流限流及开关频率。

SC8726A聘请电流戒指模式，复古输出电流限流，动态输出电压休养，里面电流限流，输出短路保护及过温保护，确保芯片概况职责在多样突出情况。SC8726A聘请21pin 4x4 QFN封装。

南芯 SC8726A 芯片细则。

升降压电感特写，规格2.2μH

5mΩ检流电阻特写。

TFT彩屏特写。

用于运转屏幕清楚的MCU来自沁恒，型号CH32X035F8U6，基于RISC-V内核，内置62K闪存和20K内存，内置ADC，运放，内置USB和PD物理层。

沁恒CH32X035F8U6而已信息。

相接屏幕和PCBA模块的排线母座特写。

用于戒指屏幕的贴片按钮特写。

稳压芯片来自3PEAK想瑞浦，丝印L7J，型号TPL720F33，复古6V输入电压，输出电压为3.3V，输出电流400mA，具备电流斥逐和过流保护，聘请SOT23-5封装。

同步降压芯片来自SILERGY矽力杰，丝印Iu，型号SY8301，芯片里面集成开关管，输入电压最高40V，输出电流1A，聘请SOT23-6封装，用于将电板组降压为MCU供电。

升压芯片来自SILERGY矽力杰，丝印HM，型号SY7302，开关频率为1MHz，内置200mΩ开关管，聘请SOT23-6封装。

两颗丝印30P50N的VBUS开关管，用于USB-C1接口输出VBUS戒指。

USB-C1母座聘请蓝色胶芯，过孔焊合固定。

两颗丝印2307A的VBUS开关管，用于USB-C2接口输出VBUS戒指。

USB-C2母座特写，玄色胶芯不露铜。

两颗WNMD2167 MOS管，来自OmniVision豪威集团，耐压20V，聘请SOT-23-6L封装，用于USB-A接口VBUS戒指。

USB-A接口特写。

全部拆解完了，来张全家福。

终末附上酷态科10号超等电能棒Plus的中枢器件物料清单，便捷人人查阅。

酷态科10号超等电能棒Plus聘请银灰色柱状有计划，外不雅精致大方。这款挪动电源具备2C1A的USB接口，其中USB-C1复古120W双向快充，USB-A和USB-C2口则复古33W快充。TFT液晶彩幕复古挪动电源参数清楚，及时了解挪动电源电量和负载供电信息。

充电头网通过拆解了解到。挪动电源内置3串21700电板，来自SunPower 长虹三杰，为其经典型号INR21700-5000，瞬时放电电流达90A，电板组配有热敏电阻检测温度，聘请创芯微CM1332系列电板保护芯片搭配万国的电板保护管AON6512进行电板组保护。

PCBA模块有两路升降压电路，其中一齐由南芯的升降压芯片SC8815A，搭配芯海科技的挪动电源主控MCU CPW3220进行充放电管束，另一齐由南芯的同步升降压戒指器SC8726A，搭配南芯SC2153的契约芯片，进行USB-C2和USB-A口的充放电管束。此外，搭载沁恒的MCU，型号 CH32X035F8U6 用于屏幕清楚运转。

壳体内电板组用缓震抗压的玄色支架固定，PCBA模块则粘贴导热垫并通过铝板散热，裁减大功率快充的温升，里面作念工严整，用料塌实可靠。
